数据采集传输仪

数据采集传输仪

更新时间:2023-07-21

产品型号:TH-SCY1

产品品牌:天蔚测控

山东天蔚环境科技是数据采集传输仪TH-SCY1专业生产厂家,多年数据采集传输仪TH-SCY1生产经验,数据采集传输仪TH-SCY1型号齐全数据精准,欢迎来电咨询!

产品详情

污染源在线自动监控(监测)数据采集传输仪凭借其高速的运算能力,海量的数据存储,灵活的组网方式,便捷的人机交互,广泛适用于污染源监测、地表水监测、空气质量监测、区域环境噪声监测、大气环境污染源、地表水体污染源、地下水体污染源、海洋环境污染源、土壤环境监测、放射性环境污染源等监测领域。

数据采集仪安装在污染源废水和废气排放口(或其他环境监测点,如噪声监测点、VOC监测点等),实时采集流量计、化学需氧量(COD)监测仪和烟气连续排放监测系统(CEMS)等各种监测设备的数据,通过无线网络(GRPS/3G/4G等)或者有线网络将数据传输至环保局服务器。管理人员通过访问安装在环保局服务器上的监测系统软件进行数据的查看,统计分析等操作。


数据采集传输仪执行标准

《污染源在线自动监控(监测)系统数据传输标准》(HJ/T 212-2005)

《污染源在线自动监控(监测)数据采集仪技术要求》(HJ477-2009)

《污染物在线监控(监测)系统数据传输标准》(HJ 212-2017)

《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》HJ353-2019并且可以根据各地区具体参数酌情修改满足地区需求。

本产品通过中国环境保护产品认证,证书编号:CCAEPI-EP-2019-814

本产品获得计算机软件著作权登记证书,登记号:2016SR396179

本产品获得国家实用新型发明专利,专利号:ZL201720267588.6

本产品获得国家外观设计专利,专利号:ZL201930089947.8

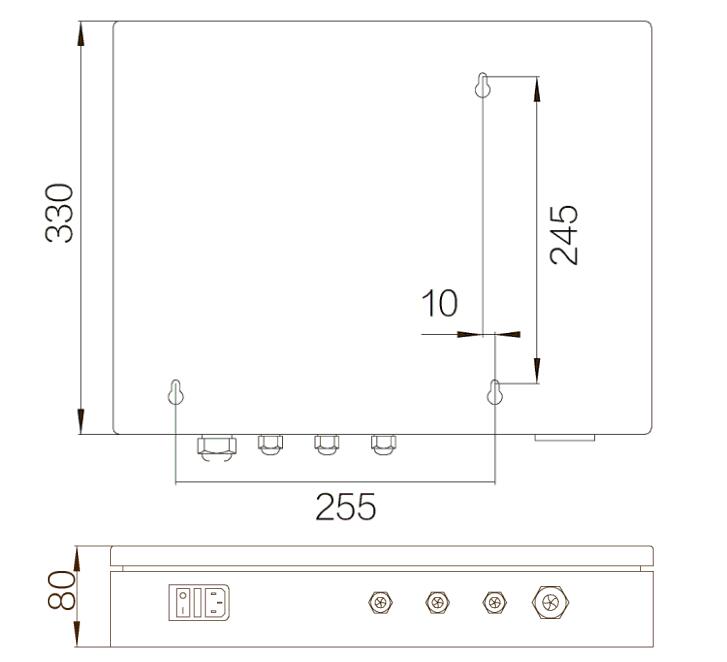

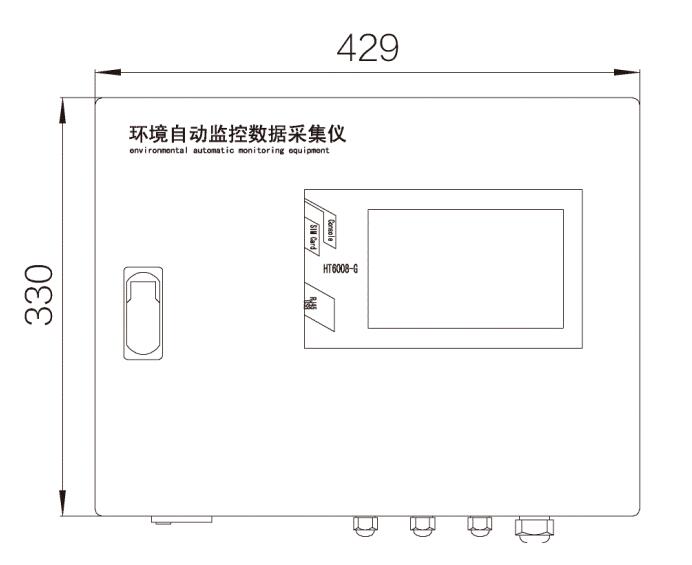

数据采集传输仪外形尺寸

数据采集传输仪尺寸

数据采集传输仪尺寸

数据采集传输仪功能特点

强劲运算动力

采用ARM内核,主频800MHz,最高1000Mhz,为数据运算提供强劲的动力。

绝佳交互体验

配备7.0″TFT全触摸式显示屏,分辨率达WVGA 800×480,提供绝佳的视觉感受和便捷的触控体验。

十年数据备份

最高支持32G SD卡存储,最高可存储长达十年的历史数据。

多重组网方案

支持GPRS/CDMA/3G/4G/Ethernet等多种组网方式,用户可根据现场实际情况进行灵活组网。

海量通讯协议

匹配600余种国内外在线监测设备,可实现设备间的快速对接。同时可根据客户现场的实际需求进行通讯协议的定制开发。

多中心数据同传

最多支持十个中心数据同传,支持断点续传,可满足自建、园区、区县、市、省和国家等多级环保平台同时联网的需求。

远程升级

可通过网络在线对软件进行远程升级,减少运维人员的工作量,提高日常运维的工作效率。

安装便捷

接线端口采用免螺式弹簧端子设计,可实现现场的快速安装,省时省力。

快速配置

无需电脑连接操作,通过触摸屏即可完成查看、设置、调试、诊断等所有操作。

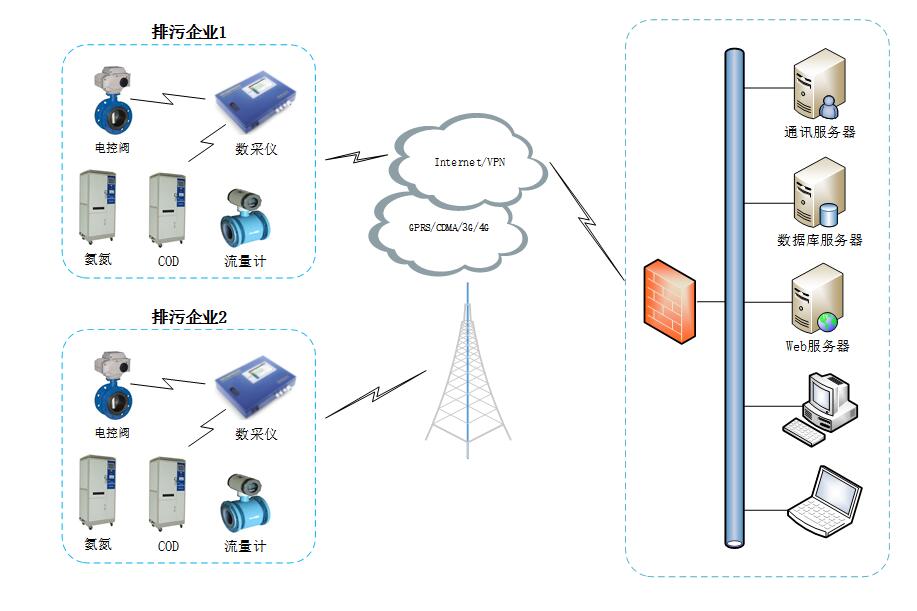

数据采集传输仪应用拓扑图

数据采集传输仪应用拓扑图

数据采集传输仪技术规格

CPU

型号

ARM Cortex-A8

主频

800MHz 最高1000MHz

存储器

512M Nand  512M RAM

显示单元

液晶屏

7″TFT 触摸屏800×480 WVGA

外部存储

SD卡

16G最高支持32G

CF卡

×

USB

2×USB 2.0

通讯组网

无线接入方式

GPRS/CDMA/3G/4G

有线接入方式

2×以太网Ethernet

通讯接口

串口通讯

6×RS232 1×RS485 可扩展4个RS485

模拟量输入

8路差分 4~20mA / 0~20mA / 0~5V

开关量输入

8路

开关量输出

8路干结点

传输标准

污染源在线自动监控(监测)系统数据传输标准(HJ 212-2005)

污染物在线监控(监测)系统数据传输标准(HJ 212-2017)

电池容量

12V 5Ah

外形尺寸

430mm×330mm×80mm

工作环境

湿度

20%~90%

温度

-10~60℃

系统参数

精度

≤0.2%

电磁兼容

IEC三级

电源

AC220V±20% 50Hz

功耗

≤10W


备用电源

12V  5AH

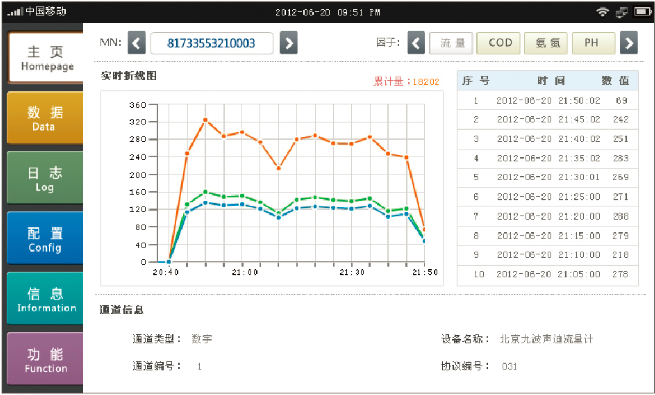

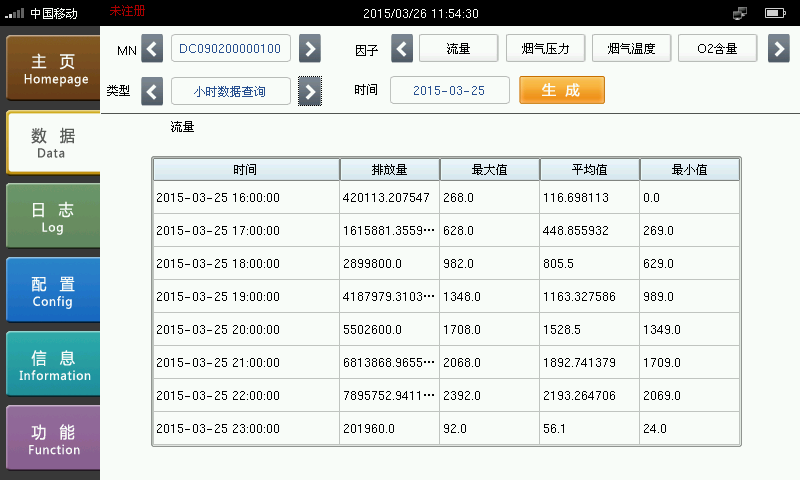

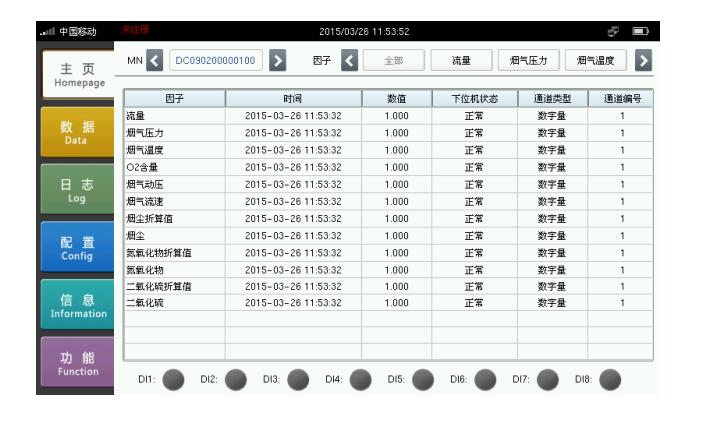

数据采集传输仪人机界面

数据采集传输仪人机界面

数据采集传输仪人机界面

数据采集传输仪人机界面
