渗压监测站

渗压监测站

更新时间：2023-07-14

产品型号：TH-SY1

产品品牌：天蔚测控

山东天蔚环境科技是渗压监测站TH-SY1专业生产厂家，多年渗压监测站TH-SY1生产经验，渗压监测站TH-SY1型号齐全数据精准，欢迎来电咨询！
13276363313 在线咨询

相关产品

产品详情

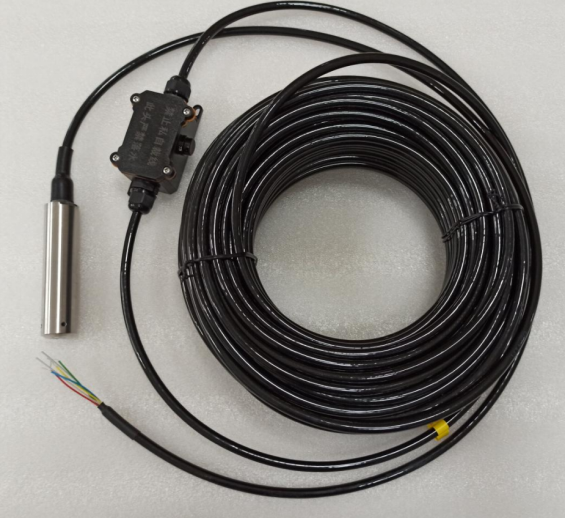

渗压监测站是一种用于水位和水温测量的水文仪器，是通过多年生产工艺技术的积累，采用先进的混合信号处理技术研发，克服了传统模拟电路模块的缺点，可以实现全量程数字化线性校正，全温区数字化温度误差补偿；补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用；电路模块带有电源监控、看门狗监视功能，投入式结构全不锈钢密封，大幅提高了产品的可靠性。


渗压监测站特点：

l 高稳型：高品质高稳定性压力感测元件

l 精度高：水位精度0.1%F.S，分辨力1mm；温度 精度±0.5°C,分辨率0.01°C。

l 功耗低：智能电源管理设计，采集功耗3-4MA

l 功能全：水位、水温、水压等要素同时实时监测

l 气压补偿：采用大气压直接测量补偿方式（可选绝压）

l 信号标准：RS485接口MODBUS-RTU标准通信协议

l 防护等级：全不锈钢密封结构，IP68防护

l 温度补偿：全量程数字化校准，全温区温度误差补偿

l 传感器电气特性：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏


渗压监测站应用领域

TH-SY1型压阻式渗压计（ 压阻式孔隙水压力计）主要应用领域有：

l 地下水位水温数据监测

l 大坝安全渗压、液位监测

l 水库、大坝水位实时监测

l 湖泊、地表径流水位监测

l 无人值守水文监测站点

l 罐体内液位实时监测

l 工业控制系统现场液位监测


渗压监测站产品规格

基本规格

压阻式渗压计（ 压阻式孔隙水压力计）

外形尺寸

φ26mm  长度134mm




渗压监测站基本性能参数

　

参数项

说明

主要性能指标

敏感元件

压阻硅

量程

0～10m H₂O…0～200m H₂O

水位精度

0.1%F.S/0.25%F.S/0.5%F.S

水位分辨力

1mm

稳定性

0.1%F.S/年 0.25%F.S/年 0.5%F.S/年

过载

2X F·S

温度精度

±0.5℃

温度分辨率

0.01℃

电气特性

温补范围

0～50℃

工作温度

-10～80℃

供电电压

DC5～30V （典型24V）

电源保护

防反接、过电压保护

输出方式

RS485数字信号/MODBUS-RTU协议128个变送器节点

结构特性

壳体材质

316L不锈钢

测量介质

流体介质

电缆材质

聚氨脂或聚氯乙烯

电缆规格

Φ7.6mm导气屏蔽双钢丝线缆，

环境特性

防护等级

IP68

重量

约250克（不含线缆）

环境振动：

承受GB/T9359所规定振动试验

自由跌落

承受GB/T9359所规定的跌落试验

电磁环境

符合GB/T17626.8第3级

平均无故障时间

不小于30000h
